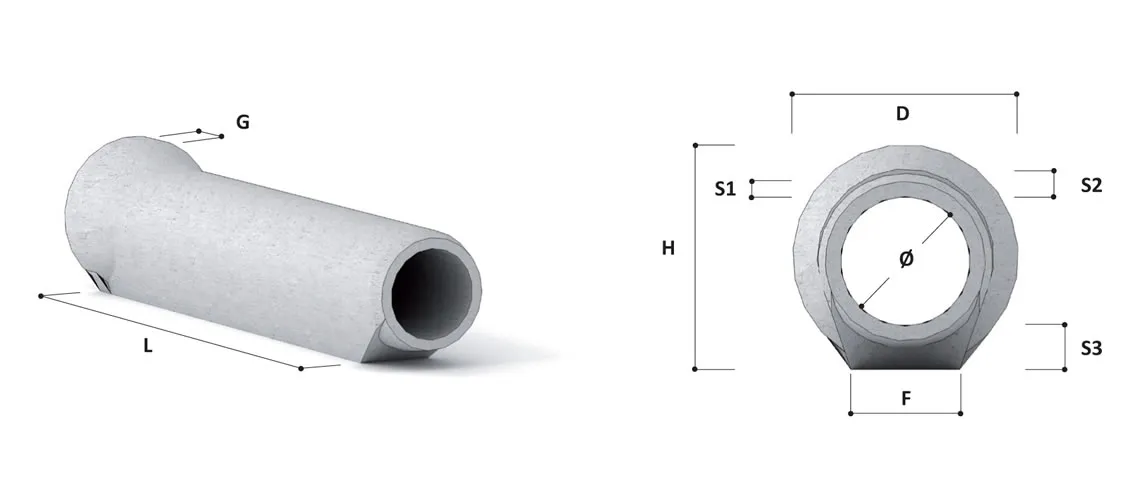

Tubi in calcestruzzo vibrocompresso a sezione circolare

Tubi in calcestruzzo vibrocompresso a sezione circolare base d’appoggio piana e giunto a bicchiere in elementi della lunghezza di ml. 2,00. Predisposti per montaggio anello di tenuta in gomma

CODICE DIAMETRO Ø (mm) PESO CAD. (kg) INGOMBRI (mm) SPESSORI (mm) BASE F (mm) BICCHIERE G (mm) AREA INTERNA (cm²)
D H L S1 S2 S3
TB 030 300 440 520 520 2000 50 53 100 250 80 707
TB 040 400 620 660 650 2000 62 72 110 350 80 1256
TB 050 500 870 760 750 2000 70 90 120 420 100 1960
TB 060 600 1150 900 885 2000 78 100 131 470 100 2825
TB 080 800 1650 1140 1120 2000 88 115 155 550 120 5024
TB 100 1000 2650 1430 1390 2000 115 145 175 660 120 7850
TB 120 1200 3900 1670 1650 2000 140 160 240 730 135 11304
TB 140 1400 4900 1960 1920 2000 155 180 240 850 135 15386
TB 150 1500 5900 2000 1950 2000 165 185 280 900 135 17662
TB 160 1600 6600 2200 2150 2000 185 205 280 900 135 20096
TB 180 1800 8000 2500 2450 2000 200 230 320 1000 135 25434
TB 200 2000 9500 2800 2750 2000 220 240 320 1000 135 31400
